Description

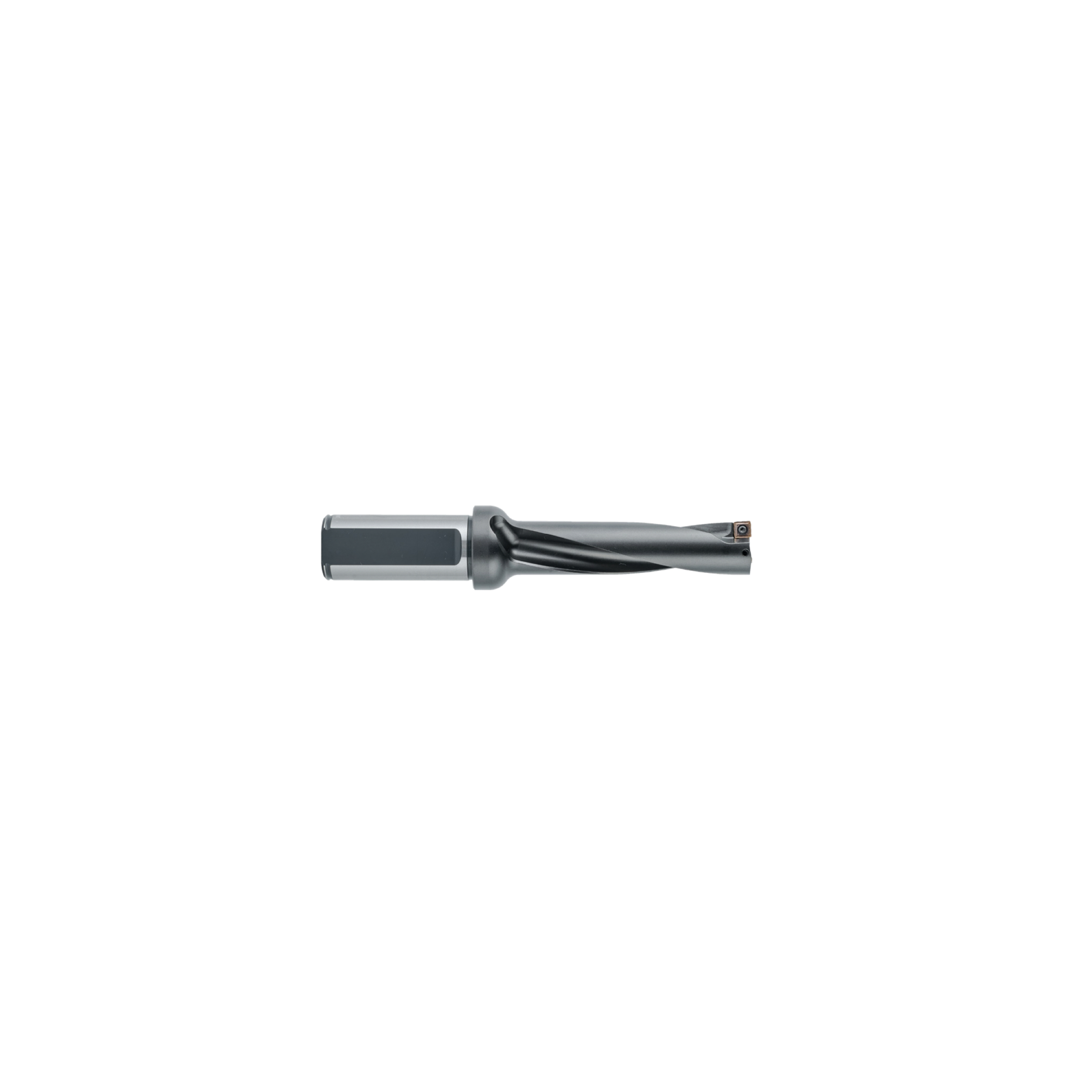

Der Bohrkörper Ø15 mm 4D von TWS Hartmetall ist ein präzise gefertigtes Werkzeug für professionelle Zerspanungsarbeiten in der Metallverarbeitung.
Dank seiner stabilen Konstruktion, hochwertigen Hartmetall-Aufnahme und der präzisen Aufnahmegeometrie für Wendeschneidplatten ermöglicht er exakte Bohrungen mit hoher Standzeit und Maßhaltigkeit – ideal für den Einsatz in CNC- und konventionellen Maschinen.
Eigenschaften
- Typ: 4D Bohrkörper mit Wechselplattensitz
- Schneidplatten-Typ: QPMG040204
- Schneidstoffaufnahme: für Hartmetall-Wendeschneidplatten
- Bohrungsdurchmesser (DC): 15 mm
- Schaftdurchmesser (DMM): 20 mm
- Flanschdurchmesser (DF): 25 mm
- Schaftlänge (LS): 50 mm
- Gesamtlänge (OAL): 128 mm
- Überhanglänge (LPR): 78 mm
- Maximale Bohrtiefe (LU): 62 mm
- Längenverhältnis: 4 × D
- Verpackung: BBD
- Mindestbestellmenge: 1 Stück
Anwendung
Optimal geeignet für …
- präzise Tieflochbohrungen bis 4 × D Tiefe
- CNC- und konventionelle Bohrbearbeitung von Stahl, Guss und Edelstahl
- Serienfertigung mit hohen Anforderungen an Maßhaltigkeit
- kombinierte Bohr-/Drehprozesse mit QPMG- oder SOMG-Wendeschneidplatten
Vorteile
-
Hohe Rundlauf- und Formgenauigkeit durch stabile Schaft- und Flanschgeometrie
-
Lange Werkzeugstandzeit bei gleichbleibender Bohrqualität
-
Schneller Plattenwechsel für minimale Stillstandszeiten
-
Ideal für automatisierte Fertigungsprozesse
-
Vielseitig kombinierbar mit verschiedenen Wendeschneidplattentypen
| Variante | Kurzbeschreibung |
|---|---|
| QPMG-kompatibel | Standardausführung für QPMG-Einsätze, optimiert für präzises Bohren bei mittleren Schnittgeschwindigkeiten |
| QPMG + SOMG-kompatibel | Universelle Ausführung, kompatibel mit beiden Plattentypen – QPMG und SOMG – für maximale Flexibilität in der Fertigung |
KeyFacts:
-
Shank Length LS = 50
-
Length/Diameter ratio = 4D
-
Insert type = QPMG040204
-
Diameter DC = 15
-
Shank diameter DMM = 20
-
flange diameter DF = 25
-
Overhang length LPR = 78
-
Recommended maximum drill depth LU = 62
-
Overall length OAL = 128
-
Packaging = BBD
-
Minimum Order Quantity = 1
- compatible Inserts: QPMG or QPMG + SOMG
Die TWS Hartmetall GmbH steht für Präzision, Qualität und Zuverlässigkeit in der Zerspanungstechnik.
Unsere Bohr- und Fräswerkzeuge werden in Deutschland gefertigt und erfüllen höchste Ansprüche an Maßhaltigkeit, Stabilität und Lebensdauer – für wirtschaftliche und präzise Bearbeitungsergebnisse.
Additional information
| Weight | N/A |
|---|---|
| Ausführung | QPMG-kompatibel, QPMG + SOMG-kompatibel |
